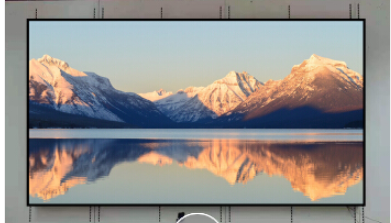

强力巨彩  P1.8室内表贴节能全彩LED屏10平方  （含框架）

规格P1.8室内表贴节能全彩LED屏高刷

显示屏尺寸 5米*2米=10平方米

1、像素点间距1.86±0.05mm

2、像素构成      1R1G1B

3、像素密度单元大小为320mm×160mm的像素密度

4、结构     LED显示屏显示部分结构可采用钢、铝、镀锌方管、塑料等材料，结构安全坚固。

5、外观质量无变形、无色差；LED显示屏的外表面无明显划痕

6、显示效果4K超清显示、色温均匀性好、亮度匀性好，对比度高、色域广

7、驱动方式恒流驱动

8、控制方式同步控制系统

9、供电方式支持电源均流DC4.2V～DC4.5V供电

10、维护方式前后双向维护

11、整屏平整度≤0.1mm

12、模组平整度≤0.03mm

13、拼接缝≤0.03mm

14、套件材质采用聚碳酸酯和玻璃纤维材质

15、模组结构灯驱合一

16、单元板分辨率172*86=14792Dots

17、驱动芯片功能具有列下消隐功能、倍频刷新率提升2/4/8倍、低灰偏色改善

18、调节软件设置项支持鬼影消除、首行暗亮消除、低灰偏色补偿、低灰均匀性、低灰横条纹消除、慢速开启、十字架消除、去坏点、毛毛虫消除、余辉消除、亮度缓慢变亮功能

19、PCB板材采用玻璃化温度≥150℃的覆铜板

20、人眼视觉舒适度VICO指数≤1

21、亮度≥750Cd/m²

22、亮度均匀性≥98%

23、亮度鉴别等级依据SJ/T11141-2017 5.10.6规定；C级，Bj≥20

24、亮度调节支持亮度调节功能

25、色坐标X、Y坐标符合SJ/T11141-2017 5.10.5规定

26、色度均匀性±0.002Cx、Cy内

27、宽色域≥120% NTSC

28、色温1000-18000K

29、色温误差色温为6500K时，100%、75%、50%、25%四档电平白场调节色温误差≤200K

30、水平视角≥140°

31、垂直视角≥130°

32、对比度≥7000：1

33、灰度等级采用16bit技术

34、显示颜色≥281.4trillion

35、低亮高灰亮度为10%时，信号处理深度（灰度级数）达到14bit

36、低亮高刷亮度为10%时，刷新率达到3840Hz

37、刷新率刷新率达到3840Hz

38、像素失控率<0.01%

39、发光点中心偏距＜1%

40、反光率反光率≤1.5%

41、画面延时≤500ns

42、衰减率≤10%（工作3年）

43、噪声1m范围内，测试4个位置（前后左右）噪音不大于2dB

44、信噪比≥47dB

45、换帧频率60Hz，支持120Hz等3D显示技术

46、峰值功耗≤300W/m²

47、平均功耗≤150W/m²

48、供电电源在4.2*（1±10%）VDC～4.5*（1±10%）VDC范围内能正常工作

49、工作频率50/60Hz

50、输入电压4.2±0.1V

51、最大电流≤5A

52、电流增益电流增益调节范围：1%～199%

53、能耗对比对LED显示屏进行节能对比，达到能效一级标准

54、抗电强度在器具输入插座端与屏正面之间施加试验电压3kv/50Hz，保持1min，不应出现飞弧和击穿现象

55、绝缘电阻在器具输入插座端或者电源引入端子与外壳裸露金属部件之前的绝缘电阻在正常大气条件下应≥100MΩ，湿热条件下应≥2MΩ

56、模组表面绝缘绝缘电阻应为5000MΩ

57、漏电流≤0.5mA

58、能源效率≥2.4cd/W

59、睡眠功耗≤100 W/m²

60、机械强度≥30Mpa

61、抗拉强度230Mpa

62、屈服强度170Mpa

63、纵向拉伸承载力≥3吨

64、衡向拉伸承载力≥3吨

65、统一管理可对所有LED显示模块进行统一管理，设置亮度、色温、灰度等参数

66、校正功能具有单点亮度/颜色校正功能

67、亮暗线调整采用高端芯片，可去除亮、暗线，可从软、硬件两方面彻底改善LED安装精度造成的亮、暗线问题

68、图像处理具备视频降噪、运动补偿、色彩变化等图像处理功能。支持软件实现不同亮度情况下，灰度8-16bit任意设置；0-100%亮度时，8-16bit任意灰度设置。支持100%亮度时，16bit灰度；20%亮度时，12bit灰度。

69、图像补偿具备视频降噪、运动补偿、色彩变换等图像处理功能；具有亮度/对比度/色度调节/视觉修正等图像调整功能；LED显示屏图像无失真现象。

70、图像质量LED显示屏图像质量主观评价优、支持4K超清技术、HDR高动态光照渲染技术；符合LED显示屏绿色健康分级认证技术

71、数据备份数据记忆储存于LED显示模块箱体中，更换箱体设备时，无需重新设定参数

72、失真效果检测显示画面无几何畸变、扭曲、比例失调情况，无亮度、色温非线性失真。

73、自检技术可实现LED单点检测，通讯检测、温度检测、电源检测、温度监控等功能。

74、SELV电路具备SELV电路

75、温度检测功能具有多点测温系统、通讯检测、电源检测、可实现远程监督控制，对可能发生的潜在故障记录日志，并向操作员发出警报信息

76、智能节能产品采用高端芯片，可智能调节正常工作与睡眠状态下的节能效果（动态节能，智能息屏）

77、热插拔LED显示屏支持工作状态下热插拔维护功能

78、显示功能特性LED显示屏应有图文显示、动画和可放映视频信息功能

79、防护性能具有防静电、防电磁干扰、防腐蚀、防虫、防潮、抗震动、抗雷击等功能；具有电源过压、过流、断电保护、分布上电措施、防护等级达到IP50

80、振动检测频率循环范围：（5～55～5）Hz，振幅值：0.19mm，扫频速率：5min/次，方向：互相垂直的两个方向，循环次数：二次；试验结束后，产品能正常工作

81、防碰撞    具备防碰撞焊盘技术

82、连续工作时间连续工作时间：≥7×24hrs，支持连续不间断显示

83、老化稳定检测LED显示屏通过在正常环境下168h不间断运行无故障的老化测试，试验结束后，产品能正常工作

84、使用寿命≥100000h

85、平均无故障时间MTBF平均无故障时间≥20000h；MTTR平均修复时间≤20分钟

86、屏幕温升最高亮度（白平衡）持续工作4小时，模组表面温升小于20K

87、高温负荷工作样品状态：通电工作，试验温度：80℃，试验时间：12h，试验结束后，产品能正常工作

88、低温负荷工作样品状态：通电工作，试验温度：-40℃，试验时间：12h，试验结束后，产品能正常工作

89、高温存储样品放入试验箱中，试验箱内温度80℃，存放48h，无异常

90、低温存储样品放入试验箱中，试验箱内温度-40℃，存放48h，无异常

91、恒定湿热样品状态：通电工作，试验温度：85℃，相对湿度：85%，试验时间：168h，试验结束后，产品能正常工作

92、湿热负载LED显示屏最高工作环境温度下，相对湿度87%-93%，通电工作12h

93、自动gamma设置支持自动GAMMA校正技术，16bit自动调节，通过构造非线性校正曲线和色坐标变换系数矩阵实现了显示效果的不断改善，各项重要指标如彩色还原性、色温调节范围、亮度均匀性、色度均匀性、刷新率、换帧频率等，均符合广电级标准

94、光生物安全检测无危害类：8h（30000s）曝辐中不造成光化学紫外危害（ES），并在16min（1000s）内不造成近紫外危害（EUVA），并在2.8h（10000s）内不造成对视网膜蓝光危害（LB）并在10s内不造成对视网膜热危害（LR），且在1000s内不造成对眼睛的红外辐射危害（EIR）

95、盐雾符合盐雾10级

96、阻燃PCB板、防火保护外壳及内部其他元器件均达到V-0等级

97、冷热冲击低温：-40℃，时间：0.5h，高温：100℃，时间：0.5h，转换时间：（3-5分钟）min，试验周期：上述试验为1个循环，试验进行200循环，样品状态：非工作状态；试验结束后，产品能正常工作

98、高低温循环低温：-40℃，时间：0.5h，高温：80℃，时间：0.5h，转换时间：（3-5分钟）min，试验周期：上述试验为1个循环，试验进行200循环，样品状态：工作状态；试验结束后，产品能正常工作

99、点对点电阻A面1x10^5～1x10^9Ω

100、点对点电阻B面1x10^5～1x10^9Ω

101、静电电压衰减期（±1000-±100V）≤2S

102、摩擦起电电压≤100V

103、电磁兼容/干扰符合Class B标准

104、抗紫外线UV 暴露周期8h干燥、4h凝露，使用UVA340灯，辐照度0.76W/M2，干燥时，黑标温度：60℃，8h，凝露时，黑标温度：50℃，4h；试验结束后，样品表面无明显变化

105、抗干扰符合IEC801规定

106、安全性符合GB4793规定

107、一键点屏支持一键点屏技术，开机后自动识别系统连接，无需重置系统配置

108、一键调试支持联网一键下载程序文件和调试

109、箱体拼接设计自动对位设计；具有拼缝微调功能；

110、箱体防护等级IK10

111、箱体材质镁合金/压铸铝/铁箱

112、箱体前后厚度≤85mm

113、支持采用电源双备份，两个电源互为备份方式，任一电源故障不影响屏体正常工作；

114、支持采用双系统备份，两套发送卡和两套接收卡互为备份方式，任一套发送卡和接收卡故障不影响屏体正常显示。

115、支持采用双电力备份，可以同时接入2路电力供电互为备份方式，任一电力故障不影响屏体显示；

116、电源具备PFC功能，功率因素≥0.95；

卡莱特控制接收系统

1、集成HUB75，无需再配转接板，更方便，成本更低；

2、减少接插连接件，减少故障点，故障率更低；

3、支持常规芯片实现高刷新、高灰度、高亮度；

4、全新灰度引擎，低灰度表现更佳；

5、细节处理更完美，可消除单元板设计引起的某行偏暗、低灰偏红、鬼影等细节问题；

6、支持14bit精度的色度、亮度一体化逐点校正；

7、支持所有常规芯片、PWM芯片和灯饰芯片；

8、支持静态屏、1/2~1/64扫之间的任意扫描类型；

9、支持任意抽点，支持数据偏移，可轻松实现各种异型屏、球形屏、创意显示屏；

10、单卡支持16组RGB信号输出；

11、支持超大带载面积，单卡带载128*512，256*256；

12、先进设计，优质元器件，全自动高低温老化测试，零故障出厂；

13、支持DC 3.3V~6V超宽工作电压，有效减弱电压波动带来的影响；

14、为保证信号传输的稳定性，接收卡需支持一帧延迟，发送端到显示端延迟达到一帧

15、为保证接收卡能够持久运行，需具有电击和能量危险的防护

16、支持联网一键下载程序文件和调试；

17、支持快速升级和快速发送校正系数；

18、支持快速识别故障点；

19、支持温度、湿度、烟感等环境信息实时监测，支持远程继电器开关设备电源

20、卡和卡之间实现纳秒级同步传输

21、支持亮暗线拼缝调节

卡莱特控制发送系统

1、支持广播级缩放及多画面显示。具备8个千兆网口输出，单机可支持最宽8192像素，或最高4096像素的LED显示屏。同时，还具备一系列丰富实用的功能，可以实现灵活的屏幕控制和高品质的图像显示，在LED显示屏工程应用领域具有显著优势。

2、支持丰富的数字信号接口，包括1路SDI，1路HDMI，2路DVI；

3、最大输入分辨率1920*1200@60Hz，支持分辨率任意设置；

4、最大带载520万像素，最宽可达8192点，或最高可达4096点；

5、支持视频源任意切换，任意缩放；

6、支持三画面显示，位置、大小可自由调节；

7、支持HDCP1.4；

8、双USB2.0高速通讯接口，用于电脑调试和主控间任意级联；

9、支持亮度和色温调节；

10、支持低亮高灰；

11、支持联网一键下载程序文件和调试；

12、集拼接、视频处理、发送三合一，连接少，故障率低；

13、支持110-240V宽电压供电；

14、支持多信号无缝拼接；

15、支持广播级缩放；

16、支持亮度、色温调节；

17、支持一键黑屏；

18、支持多种预置模式；

19、支持环路备份；

20、支持HDR显示功能；
